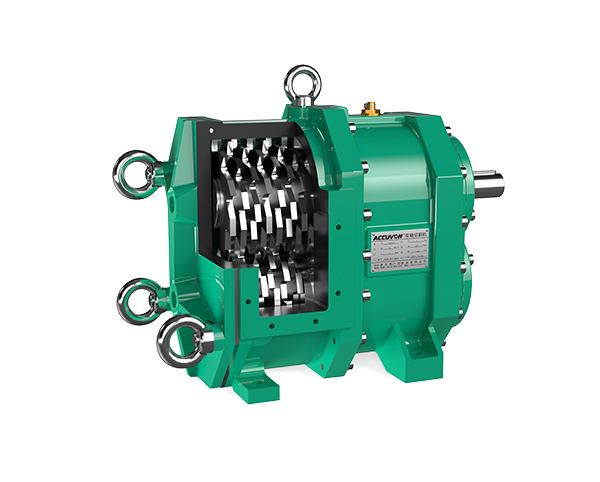

產品介紹
奧戈恩雙軸多功能剪切機是一款高效的,切割效果非常理想的破碎設備,常用于對流體中的固體進行切割,也是基于奧戈恩凸輪轉子泵設計而開發的雙軸切割設備。剪切機使液態介質中所攜帶的固體顆粒的碎片,如污泥、纖維木塊、玻璃、塑料、薄膜、骨頭、皮毛、紡織品等等均勻地破碎并分布在介質中,使得整個泵送工藝更加簡單高效,以確保下游的泵或其他設備能夠正常的工作。 |

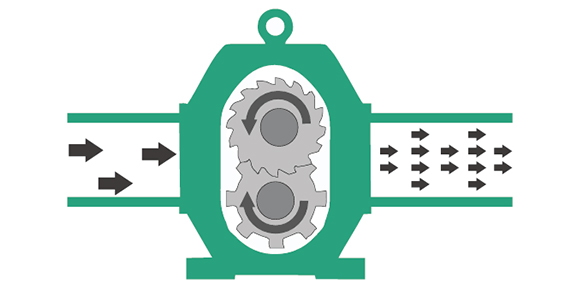

工作原理
雙軸剪切機在結構上與轉子泵類似,只是由一組小齒輪刀片替代了泵內的轉子,小齒輪刀片選用特殊硬質鋼材,嚙合在一起將固體破碎到要求的尺寸,該剪切機破碎效率強勁,并可以實現在線維護。 采用刀片差速旋轉,增加撕扯力和破碎力,可以輕松地將纖維物質破碎到理想的狀態,鋒利的刀尖和和刀口切割固體,同時刀片之間粗糙的表面碾碎物體,可以通過選擇不同幾何形狀的刀片以及調節粉碎機的速度來控制最終粉碎程度。 |

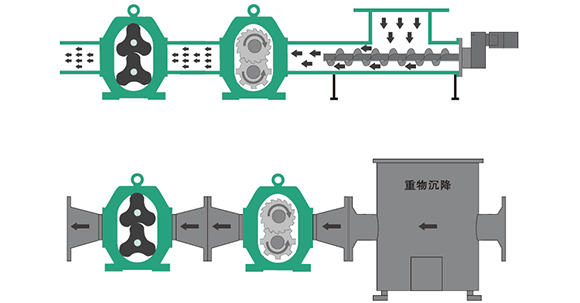

常用組合形式及應用優點

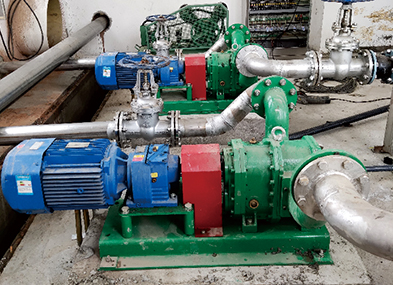

| 奧戈恩雙軸切割機經常與凸輪轉子泵組合使用,轉子泵可以輸送高粘度、高含固率及含有雜質的介質,雙軸切割機將顆粒纖維等雜質切碎后通過泵輸送出去,切割機起到保護下游設備及防止管路阻塞的作用。 優點: 1、在線快速維修 2、機封密封 3、適用于高排量 4、快速更換易損件 5、適用于繁重的任務 6、破碎機與轉子泵組合,僅需要一個驅動單元 7、采用焊接殼體可以實現敞開式入口,入口尺寸大大增強 8、流向可逆(僅需反裝切刀以實現逆向輸送) |
![]()

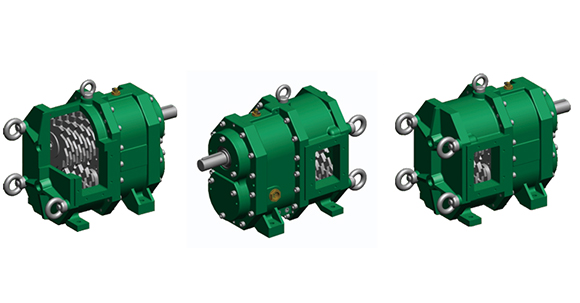

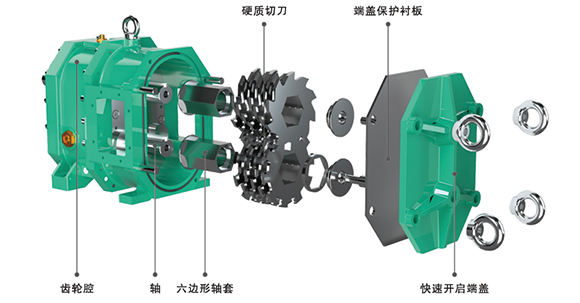

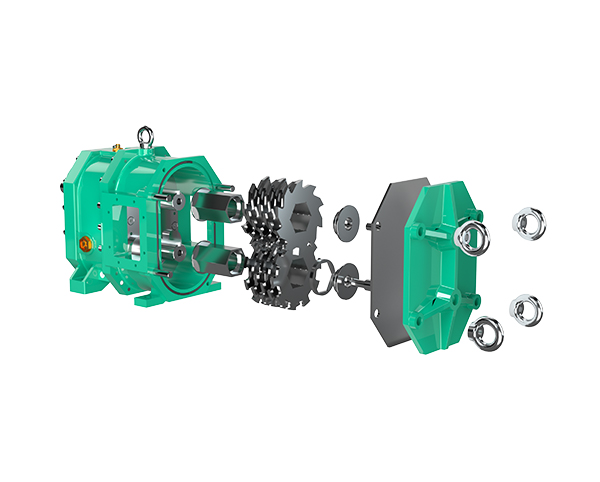

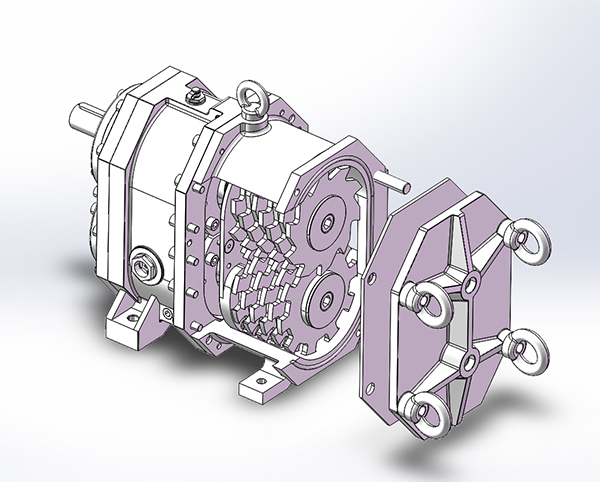

結構組成
| 1、泵體總成 包括泵殼、前后泵蓋,材質多為鑄鐵或不銹鋼,形成密閉輸送腔體,耐壓耐腐蝕; 2、硬質切刀 核心部件,硬質切刀,依靠機械剪切力切斷長纖維污泥、塑料薄膜、布條、餐廚骨頭、果蔬秸稈等易纏繞物料; 3、同步齒輪箱 一對精密同步齒輪,保證兩轉子**無接觸同步反向旋轉,互不摩擦、延長壽命; 4、 傳動軸與軸承組件 主動軸、從動軸、軸承座、軸承,傳遞扭矩,支撐轉子平穩運轉,承載徑向與軸向力; 5、機械密封 軸端密封結構,防止介質外漏、隔絕外界雜質,適配腐蝕、含顆粒工況; |
![]()

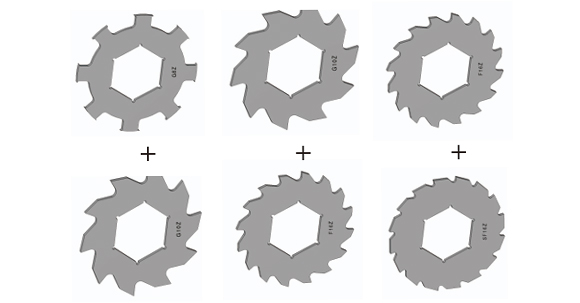

切刀組合
| 刀具G10Z與G8Z組合使用,運用于切割沼氣生產的原料,隨后輸送到沼氣罐進入發酵環節割肉骨類介質; 刀具F16Z與G10Z組合使用,用于大型屠宰場切固體物料切割粉碎成均勻介質; 刀具SF16Z與F16Z組合使用,用于將大小不一的 雙軸剪切設計,可靠,強大及耐用,結構緊湊,占地面積小,MIP在線維修(切割部件可快速的更換),能耗低,無內部摩擦,切割效果易調節,無部件相互摩擦,使用壽命長,可選不同形式的刀片-不同的切割效果,可提供潛水的型號,多種材質可選,配件成本低,耐壓設計(最高可達16bar) |
![]()

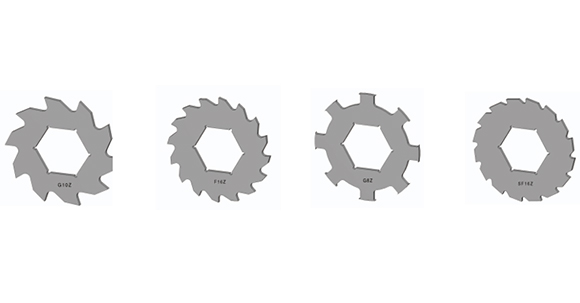

切刀

數控加工的切割刀具擁有著較高的精度,以達到最理想的切割效果。同時,切割刀具有多種多樣的材質和形狀可供選擇,根據不同的切刀組合,可滿足多種工況需求。同時每臺設備中可以安裝不同形式和齒數的刀片,切削刀片材質可依據介質的化學和物理特性進行選擇。 刀具G10Z,十齒狀刀具-用于切割大塊固體 刀具SF16Z,一種非常細密的16齒狀刀具,適用于特殊的切割工況 刀具F16Z,16齒狀刀具-可以達到更徹底的切割效果,可適用于切割纖維物 刀具G8Z,均勻8齒狀刀具,可與上述幾種刀具配合使用達到良好的切割效果 |
![]()

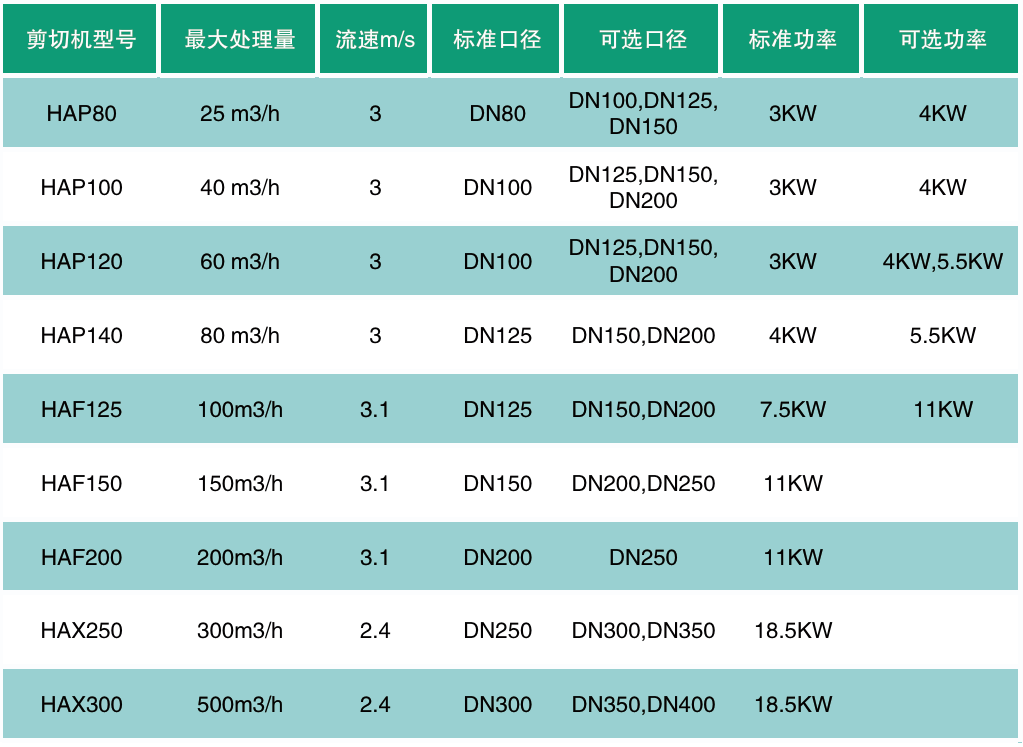

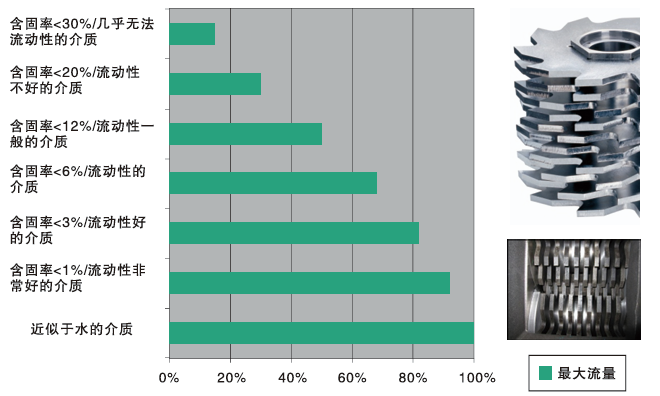

選型和性能參數
例如: 1、含固率=4%的介質,則其實際處理量為最大值的60%; 2、含固率=12%的介質,則其實際處理量為最大值的50%; 3、含固率=18%的介質;則其實際處理量為最大值的25%; |

![]()
典型應用及常見介質
污水處理:污水及污泥預處理,切割粉碎污泥中的大塊固體及纖維; 餐廚垃圾及果蔬:切割和破碎廚余垃圾的大塊固體; 清淤和疏浚:河道清淤切割大塊的固體雜物; 廢棄物處理:屠宰場及廢棄物切割與破碎; 農業及沼氣工程:秸稈和草料的進一步切碎,大塊畜禽糞便切碎,或其他雜物切碎; 不同轉速會產生不同的切割效果,例如: 低轉速適合污水處理工藝; 高轉速適合其他固體含量高的剪切場合; |
|
|
|
|
|
|
